ちょっと、そこ！サグミルライナーのサプライヤーとして、私はサグミルライナーとボールミルライナーの違いについてよく質問されます。そこで、このブログをシンプルかつわかりやすい方法でまとめて書いてみようと思いました。
まず、サグミルとボールミルとは何かについて簡単に説明します。サグミル、または半自動粉砕機は、鉱業で鉱石を粉砕するために使用される大型の回転機械です。彼らは、鉱石自体の大きな塊と少量の鋼球を使用して材料を粉砕します。一方、ボールミルも粉砕に使用されますが、主に粉砕媒体として鋼球に依存しています。
デザインと構造
サグミルライナーとボールミルライナーの最も明らかな違いの 1 つは、その設計と構造にあります。サグミルライナーは、より堅牢で耐久性のあるものである必要があります。サグミルでは大きな鉱石を扱うため、ライナーに大きな衝撃がかかりやすくなります。多くの場合、リフターなどの機能を備えたより複雑なデザインが採用されています。サグミルライナーのリフターは、大きな鉱石の塊と鋼球をミルの側面まで運び、粉砕プロセスを助けるカスケード効果を生み出すのに役立つため、非常に重要です。
それに比べて、ボール ミル ライナーは比較的シンプルなデザインです。研削媒体のほとんどが鋼球であるため、衝撃力はより予測可能であり、場合によってはそれほど強くありません。ボール ミル ライナーには依然としてリフト機能がいくつかある場合がありますが、サグ ミル ライナーほど大きくなく、複雑でもありません。ボールミルライナーの基本的な形状は、ミルの内壁を覆う単純な平らな部分やわずかに湾曲した部分など、より規則的なものにすることができます。
材料の選択
サグミルライナーとボールミルライナーでは使用される材質も異なります。サグミルライナーには、高エネルギー衝撃に耐えられる材料が必要です。高マンガン鋼は、サグミルライナーとして一般的な選択肢です。優れた耐衝撃性を備えています。高マンガン鋼は衝撃を受けると表面が硬化し、寿命が延びます。
ボール ミル ライナーは幅広い材料から作成できます。セラミックはボールミルで、特に微細な材料を粉砕する場合によく使用されます。セラミックは耐摩耗性が非常に高く、化学的に不活性であることもあり、これは一部のプロセスでは重要です。その他の素材としては、ミルライナーCr-mo鋼ボールミルライナーにも使用できます。 Cr-Mo 鋼は、耐摩耗性とコスト効率のバランスが優れています。
摩耗パターン
サグミルライナーとボールミルライナーの摩耗パターンは異なります。サグミルでは、大きな鉱石の塊と高エネルギーの衝撃により、ライナーの摩耗がより不均一になることがよくあります。リフター付近の領域や、大きな鉱石片がライナーに直接当たる領域では、重大な摩耗が発生する可能性があります。この不均一な摩耗により、時間の経過とともにライナーに溝や不均一な表面が形成されることがあります。
ボールミルでは、摩耗パターンはより均一になります。鋼球は比較的小さく、均一に分布しているため、ライナーは表面全体で均一に摩耗します。ただし、特にミルが高速で動作している場合や研削材の摩耗性が高い場合には、摩耗率が依然として高くなる可能性があります。
研削工程における機能
粉砕プロセスにおけるサグミルライナーとボールミルライナーの機能も異なります。サグミルライナーは、研削の初期段階で重要な役割を果たします。それらは、大きな鉱石の塊をより小さな断片に分解するのに役立ちます。サグミルライナーのリフターは、適切な研削動作を実現するために不可欠です。鉱石とボールを持ち上げることにより、粉砕プロセスを効果的に開始するのに十分な衝撃と摩耗が確保されます。
一方、ボールミルライナーは、より微粉砕段階に重点を置いています。これらは、すでに粉砕された材料の粒子サイズをさらに小さくする方法で鋼球が移動するのを助けます。ボールミルのライナーの設計は、鋼球が適切な動きをして製品の望ましい細かさを達成できるように最適化されています。
コストに関する考慮事項
あらゆる産業運営においてコストは常に重要な要素です。サグミルライナーは一般にボールミルライナーより高価です。これは主に、より複雑な設計、高品質で耐衝撃性のある材料の必要性、およびサイズの大型化によるものです。サグミルライナーの製造プロセスも複雑になるため、コストが増加します。
ボールミルライナーは、特にセラミックや特定の種類の鋼などの材料を選択した場合、よりコスト効率が高くなります。ボールミルライナーの低コストは、予算が限られている場合や頻繁にライナーを交換する必要がある場合の操業にとって利点となります。
メンテナンス要件
メンテナンス要件もサグミルライナーとボールミルライナーで異なります。サグミルライナーはより頻繁に検査する必要があります。強い衝撃や不均一な摩耗により、損傷の危険性が高くなります。サグミルライナーに亀裂や著しい磨耗があると、ミル効率の低下や安全性の問題さえも引き起こす可能性があります。サグミルライナーの交換は、大きくて重いため、複雑で時間のかかるプロセスになる可能性があります。
ボールミルライナーは定期的な検査が必要ですが、それほど頻繁に交換する必要はない場合があります。摩耗パターンがより均一であるということは、ライナーの性能が徐々に低下することを意味します。ただし、交換が必要な場合でも生産プロセスが中断される可能性があるため、適切なメンテナンスのスケジュールを立てることが重要です。
業界でのアプリケーション
サグミルは、大規模な採掘作業、特に硬い鉱石の処理によく使用されます。多くの場合、これらは粉砕プロセスの最初の段階であり、大きな鉱石の塊を扱いやすいサイズに縮小します。サグミルライナーは、これらの大規模ミルの効率的な運転に不可欠です。
一方、ボールミルはより幅広い用途で使用されます。これらは鉱業だけでなく、セメント、化学、製薬産業でも使用されています。ボールミルライナーは、業界や生産される特定の製品に応じて、さまざまなタイプの粉砕要件に適応できる必要があります。
関連製品

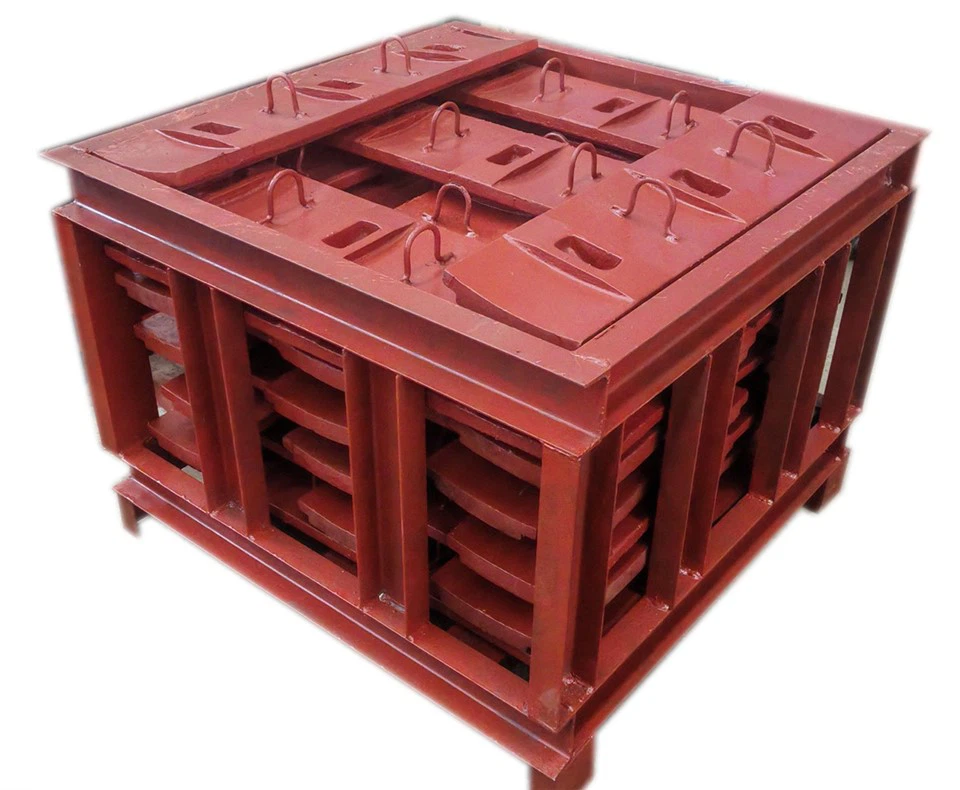

サグミルライナーとボールミルライナーに加えて、粉砕プロセスに関連する他のタイプのライナーもあります。例えば、シュートライナー材料の流れによる摩耗からシュートを保護するためにシュートに使用されます。シュート ライナーは、鉱業やその他の産業におけるマテリアル ハンドリング システムのスムーズな動作を確保するために重要です。もう一つのタイプは、リングライナー、これはいくつかの特定のタイプのミルで使用され、追加のサポートと摩耗保護を提供します。
結論
結論として、サグミルライナーとボールミルライナーにはいくつかの重要な違いがあります。設計や材料の選択から摩耗パターンやメンテナンス要件に至るまで、各タイプのライナーは、使用されるミルの特定のニーズに合わせて調整されています。大規模な採掘作業にサグミルライナーが必要な場合でも、異なる産業用途にボールミルライナーが必要な場合でも、正しい選択をするにはこれらの違いを理解することが重要です。
サグミルライナーをご検討中の場合、またはここで説明した違いについてご質問がある場合は、お気軽にお問い合わせください。お客様のニーズに最適なライナー ソリューションを見つけるお手伝いをいたします。お客様の要件について話し合い、お客様の業務をどのように支援できるかを考えてみましょう。
参考文献
- 鉱物処理の設計と運用: はじめに、バリー A. ウィルズおよびティム ネーピア著 - マン
- 破砕ハンドブック、Roland A. Hustrulid および William A. Kuznetsov 著
