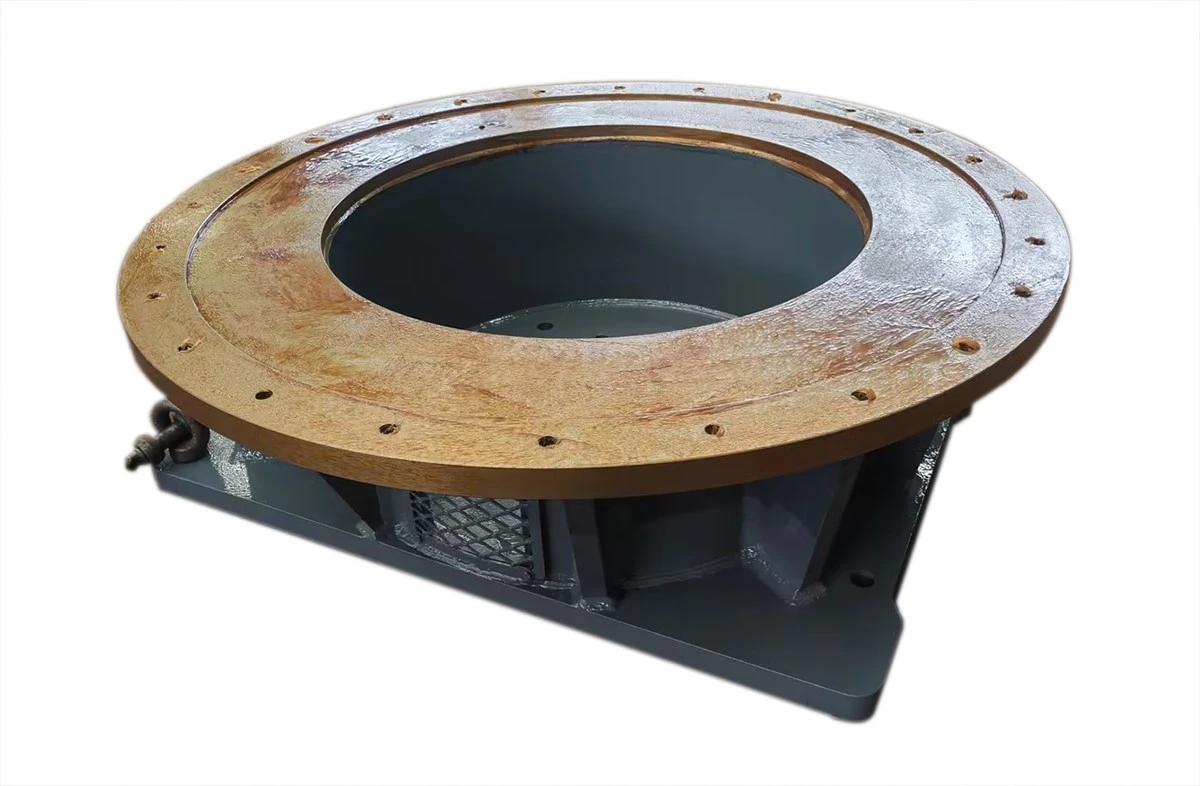

908d1862e850aa067fec041f7b717fc4compress

ポンプ、モーター、ギアボックスシステム間の重要なインターフェイス

A ベルハウジング油圧ポンプ、油圧モーター、電気モーターまたはサーボモーターをギアボックスなどのトランスミッションシステムに接続するために使用される重要な構造コンポーネントです。その主な機能は、カップリング要素をしっかりと囲みながら、回転シャフト間の正確な位置合わせを維持することです。

頑丈な油圧システムでは、わずかなミスアライメントでも過度の振動、シールの破損、早期摩耗を引き起こす可能性があります。{0}当社のベルハウジングは、シャフトの正確な位置決めを保証し、動作負荷を吸収し、油圧ポンプアセンブリおよびポンプとモータの組み合わせを安定してサポートできるように設計されています。

シームレスに動作するように設計されていますギアボックスハウジングこのベルハウジングにより、効率的な動力伝達が可能になり、機械的ストレスが軽減され、特に鉱山、産業オートメーション、高負荷の油圧機器において、システム全体の信頼性が向上します。{0}{1}{1}

コア製品の強み

高信頼性の油圧システム向けに設計-

高強度素材-

S355 JR 鋼は、剛性、耐疲労性、長期的な構造安定性を保証します。-

精密な位置合わせ

正確な同心度により振動が最小限に抑えられ、ポンプとモーターが保護されます。

CNC加工

高度な CNC 加工により、一貫した公差と再現可能な組み立て精度が実現します。

システムの互換性

ギアボックスハウジング、油圧ポンプ、モーターアセンブリとシームレスに統合します。

-頑丈な設計

鉱山や高負荷の産業環境での継続運用向けに設計されています。{0}

品質保証

包括的な検査システムにより、寸法精度と構造の完全性が保証されます。

技術仕様

購入者にとって重要な精度パラメータ

材料	S355 JR形鋼
加工方法	CNC加工
同心度の許容差	0.03mm以下
振れ許容値	0.05mm以下
表面仕上げ	Ra1.6～3.2μm
取り付けインターフェース	カスタマイズされたフランジ
適用モーター	電動モーター、サーボモーター
適用ポンプ	油圧ポンプ、油圧モーター
組立式	ベルハウジングアセンブリ

品質管理・検査体制

あらゆる生産段階で検証された信頼性

材質の検証

すべての S355 JR 材料は、強度、靱性、および国際規格への準拠を確認するために化学的および機械的試験を受けています。材料機械レポートは完全に追跡可能でアーカイブされます。

荒加工検査

荒加工後は寸法検査を行って取り代精度を確認し、その後の熱処理や仕上げ加工の一貫性を確保します。

熱処理制御

浸炭と熱処理のプロセスは厳密に管理されています。構造の安定性を保証するために、完全な熱処理ログ、曲線、証明書が提供されます。

MT検査

磁性粒子試験は、表面および表面近くの欠陥を検出し、亀裂や異物が最終アセンブリに侵入するのを防ぎます。{0}

UT検査

超音波試験により内部の健全性が保証され、ベルハウジングとポンプインターフェースの耐荷重領域の完全性が確認されます。{0}

最終寸法チェック

完成品は寸法検査、振れ検査、表面仕上げ検査を受け、油圧ポンプハウジングとモーターシステムの正確な位置合わせが保証されます。

梱包と保護 – カスタマイズされたソリューション

安全な輸送のためのカスタマイズされた梱包

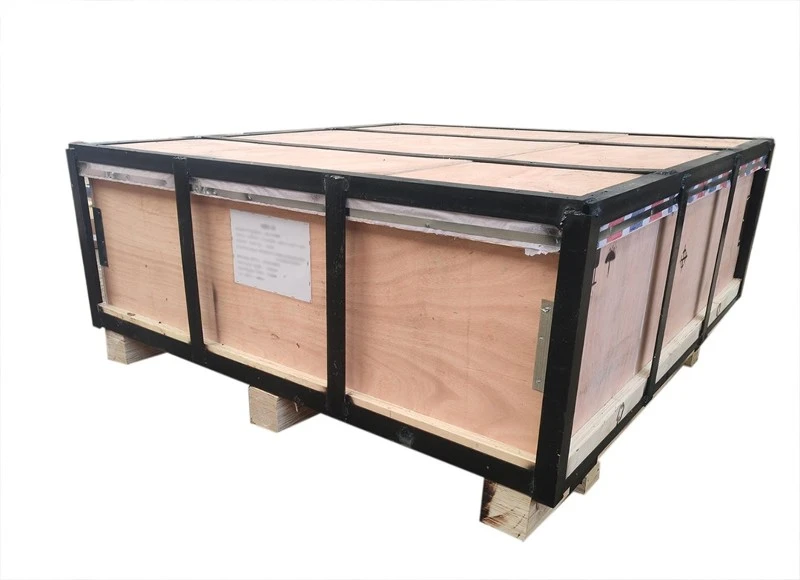

各ベルハウジングは、輸送モードとプロジェクトの要件に従って梱包されます。ばら積み貨物の場合は、燻蒸-不使用の木製ケースとスチールフレームの組み合わせ、強力な構造サポートと耐衝撃性を提供します。コンテナ輸送の場合、カスタマイズされた固定ソリューションにより、長距離海上輸送中の移動を防ぎます。-

表面保護対策には、-防錆コーティング、防湿包装、-機械加工されたインターフェースを保護するための内部クッションが含まれます。パッケージ設計は、積み込み、積み降ろし、現場での取り扱いが容易になるように最適化されており、ベルハウジングがすぐに組み立てられる完璧な状態で到着することを保証します。-

変形防止保護-

耐食性

安全な長距離輸送-

現場での取り扱いが簡単-
